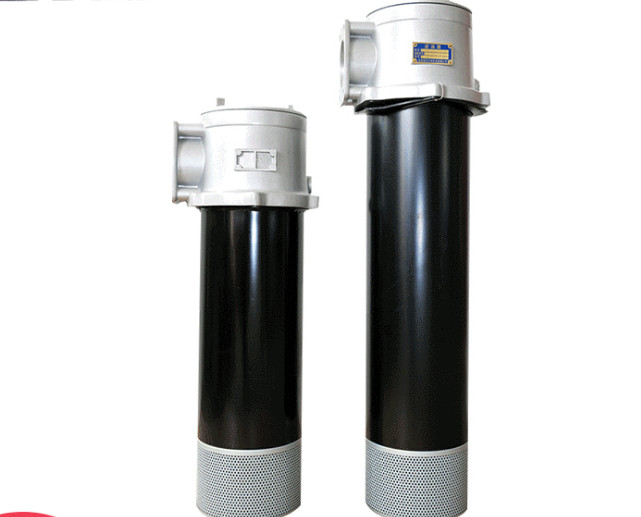

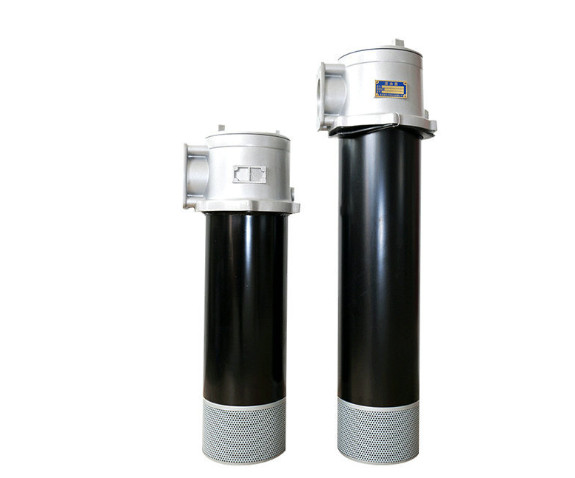

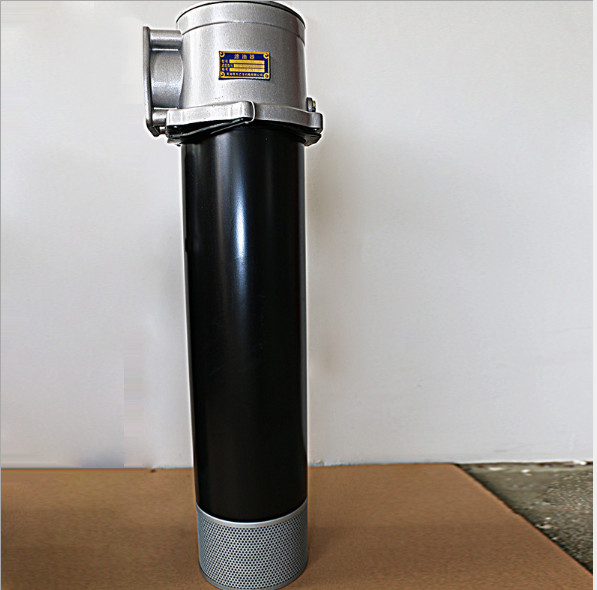

本過濾器適用于油泵吸油口處濾除油液中的雜質，用以保護油泵及其它液壓元件，有效地控制液壓系統的污染，提高液壓系統的清潔度。

　　過濾器配有發訊器，旁通閥和集污盅。具有通油能力大，阻力小等優點。其主要 性能特點有：

　　1. 過濾器直接安裝在油箱蓋板上，筒體伸入油箱的油液中。出油口設有螺紋和法 蘭兩種連接方式，與油泵吸油口連接，管路簡單，安裝方便。

　　2. 當濾芯堵塞需清洗或更換時，只須打開過濾器上蓋，即可取出濾芯進行清洗或 更換，十分方便。

　　3. 過濾器出油口設有濾芯堵塞發訊器，具有直觀和自動發訊兩種功能。通過觀察 發訊器上的指示表，可以隨時了解濾芯堵塞情況。當濾芯堵塞，出油口真空度達到 0.03MPa時，發訊器便會發出訊號，此時應停機清洗或更換濾芯。

　　4. 在濾芯上部設有旁通閥，當發訊器報警后不能立即處理故障，出油口真空度升至 大于0.032MPa時，旁通閥則會自動開啟，另行開通油路， 以保護過濾器不受損壞，并 避免油泵出現吸空現象，確保系統照常運行。

　　5. 在濾芯中設有集污盅，在系統運行過程中，油液流經濾芯內腔時將其中超過濾芯 過精度的污染物阻擋在濾芯內，并集中到集污盅里，當清洗或更換濾芯時，集 污盅和濾芯一同帶出，避免了已濾除的污染物因更換濾芯時重新掉進油箱中，從而保持 了油液的清潔度。
